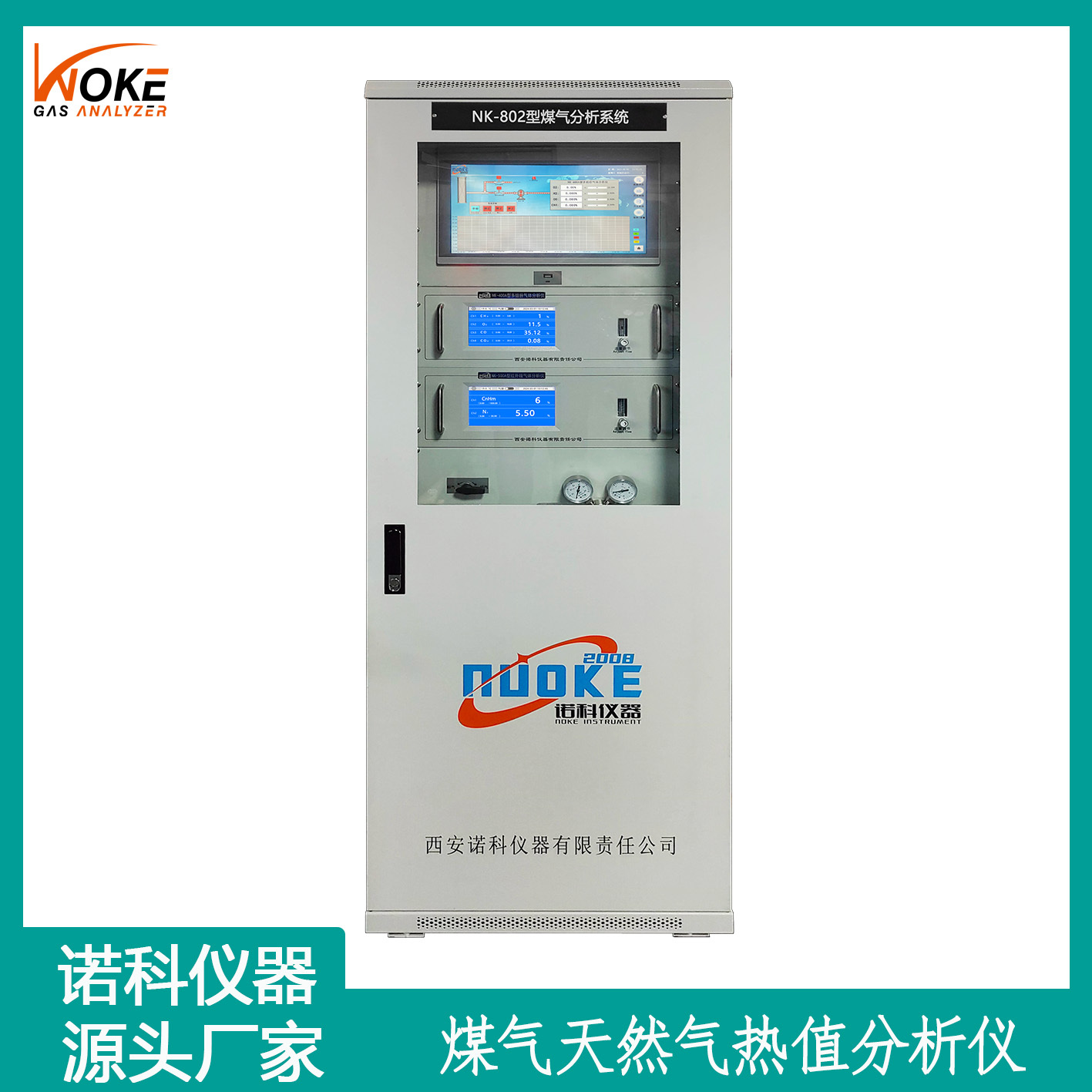

NK-802 型煤气在线分析系统

NK-802 型煤气在线分析系统是专为工业窑炉煤气监测设计的成套在线分析装置，旨在解决传统燃烧法热值仪无法确切知道气体成分的问题。该系统基于NDIR（非分光红外）、TCD（热导检测）及电化学传感技术，能够实时在线分析煤气中的 CO、CO2、CH4、CnHm、H2、O2 六种组分浓度，并依据公式Q=126[CO]+108[H2]+359[CH4]+652[CnHm]自动计算混合煤气热值。

系统核心采用拥有自主知识产权的六组分红外煤气分析仪 NK-400A，配合三菱 PLC 自动化控制系统，实现了采样、反吹、气路切换的全自动运行。

针对煤气中含有的粉尘、水份、焦油、苯、萘等杂质，系统设计了全程伴热、汽水分离、氮气反吹、精密过滤、吸附、降温等多级预处理程序，确保在恶劣工况下长期稳定工作。

该仪器适用于以下具体应用场景：

• 兰炭炉尾气成分及热值监测

• 煤气发生炉（无烟煤/烟煤/褐煤）过程气分析

• 焦炉煤气组分在线监测实验室

• 工业窑炉空燃比调节控制室

系统具备多路（1-6 路）循环实时监测能力，通过 PLC 控制特殊定制电磁阀实现自动巡检，大幅节约分析仪投入成本。人机交互界面采用工业触摸屏，支持任意编程每路测量时间和报警点，并提供实时曲线、历史数据记录及报警记录功能。数据传输支持标准的RS-485 数字通讯和4-20mA 模拟量信号输出，可直接接入上级 DCS 系统。

系统技术指标
